10kV高壓環網柜相關技術要求發布時間：2020-05-04 10:39:47?|?來源：深圳深華智電氣技術有限公司

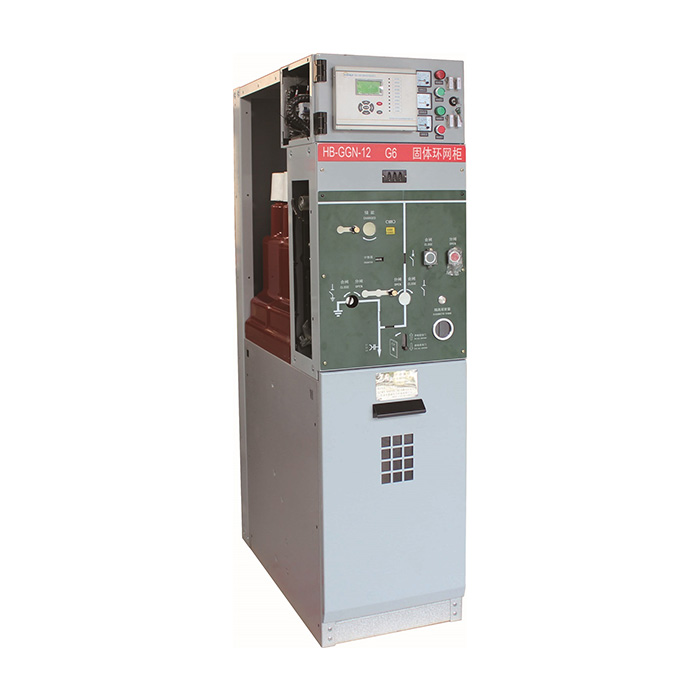

10kV高壓環網柜相關技術要求：

戶外箱式高壓環網柜應具備以下基本特點:

1、采用ABB Safe模塊，免維護設計；

2、戶外型、全絕緣、全密封結構，可觸摸型式，安全可靠，免維護，體積小、重量輕、結構緊湊、安裝簡單，操作方便適用于各種惡劣環境，并滿足防潮、防凝露的要求，SF6氣室防護等級IP67；

3、體積小，便于安裝和操作；

4、噴塑工藝和工序符合國際標準，抗腐蝕；

5、以無毒、無味、絕緣強度高的SF6氣體作為其絕緣介質，母排、連接件、負荷開關、全部置于SF6氣包中，真正實現戶外型、全絕緣、全密封結構。SF6氣體年泄露率小于千分之0.25,箱體上裝有SF6氣體壓力計和低氣壓報警裝置，可隨時檢查氣體壓力，通過RTU可遠傳到控制中心；

6、接線采用全絕緣可觸摸式電纜頭，電纜接線安全、靈活；

7、高壓環網柜應具備完善的防誤操作功能；

8、能夠?qū)崿F(xiàn)配網自動化；

9、箱體采用覆鋁鋅鋼板，在起吊、運輸和安裝時不應變形或損傷；

10、外殼顏色:軍綠色，并與周圍環境相協調；

11、門開啟角度應大于90°，并設定位裝置。門應有密封措施，并裝有把手、暗閂和能防雨、防堵、防銹的鎖。

12、箱體應設足夠的自然通風口和隔熱措施，以保證在正常條件下運行時，所有電器設備的溫度不超過其最大允許溫度；

13、箱體應有可靠的密封性能，防小動物進入和防滲、漏雨水措施；

14、箱門內側應標出主回路的線路圖，同時應注明操作程序和注事項。信號燈及儀表的裝設位置應易于觀察和安全地更換，其位置應便于巡視。電纜室的高度應滿足安裝、試驗、維修的要求；

15、高壓環網柜的接地系統應符合要求；

（1）基本要求：

高壓環網柜本身的智能化裝置，應集控制、檢測、數據記錄、遠方通訊等功能于一-體， 結構緊湊，置于環網柜內，與戶外運行的環網柜配套使用。最大支持4條線路開關的分、合閘控制、進程指示以及狀態顯示。高壓環網柜內應預留足夠的外接IDS-RTU的位置；

（2）主要功能：

智能裝置提供RS485或其他通訊接口，可與外接RTU可靠通訊。提供后備電源，保證交流失電24小時內正常工作。實現“三遙”功能，具體要求如下:

遙信:包括各進、出線開關位置、交流失壓、SF6氣體氣壓低、電池電壓低等；

遙測:包括各進、出線三相電流和三相電壓等；

遙控:高壓環網柜自帶智能裝置應提供I/0擴展接口和通訊接口，受外接RTU控制，完成各路開關合、分閘操作。

16、高壓環網柜零配件要求：

供方應對高壓環網柜的零配件質量向需方負責，并注明主要零配件(SF6負荷開關、套管接頭、電纜附件、帶電指示器、短路指示器等)的生產廠家、型號等，應符合有關的國家或國際標準，并提供相應的出廠和驗收證明。
