一、什么叫環網柜?

實際上，如果柜型按照開關設備分類，有負荷開關柜、斷路器柜、GIS等，并沒有什么環網柜。

環網柜是一個約定俗成的叫法，原指的是負荷開關柜用于環網式供電，現在經常被人 當作負荷開關柜的代名詞，而不管是否被用于環網式供電。負荷開關柜可以用于環網式供電、中壓分界室派接、中壓末端變電室供電，各地區供電部門對允許使用負荷開關加熔斷器保護 的變壓器的規格要求不一，象北京一般要求變壓器容量不大于 1000KVA，深圳地區可能是1600KVA。

負荷開關柜構造簡單，成本較低（呵呵，少數進口產品并不便宜），體積較小，多數 可以靠墻安裝， 一般只有熔斷器保護而無繼電保護。負荷開關柜主母線載流量一般小于等于 630A，負荷開關額定開斷電流一般小于等于630A（少數達到 1700A），變壓器柜（出線柜） 額定電流（熔斷器）一般不大于 125A，高檔負荷開關的轉移電流可以達到2800A。部分負荷開關柜可以安裝專用真空斷路器、SF6斷路器或采用壓氣等滅弧方式，短路分?jǐn)嗄芰咏?或達到開關柜水平。

生產的wxdz系列環網柜為了提高供電可靠性，有些線路要合環運行（俗稱手拉手），或有可能進行負荷割接（將一條線上的負荷切換到另一條線上）實現這些功能的配電柜就叫環網柜。另外有進線、出線、聯絡柜等。太多了！

環網柜根據絕緣結構可分為空氣絕緣、SF6 氣體絕緣。

一般由三個間隔組成。即2個環纜進出間隔和一個變壓器回路間隔。”

環網柜是俗稱，一般指用于環網線路中或終端的SF6負荷開關及SF6負荷開關+熔斷 器組合電器。SF6負荷開關是近年來不少用戶體會到的一種優良負荷開關，除電壽命長，開斷力強等與真空負荷開關有共同的優點外，其突出優點是容易實現三工作位(接通、斷開 和接地)，小電流(電感、電容)開斷，抗嚴酷環境條件能力強。適宜在城鄉中壓配電網推廣應 用。負荷開關是帶有簡單滅弧裝置的一種開關電器，使用SF6氣體作為絕緣和滅弧介質的 負荷開關稱為SF6負荷開關，它可以作為關合和開斷負荷電流及過載電流用，亦可以作為 關合和開斷空載線路、空載變壓器及電容器組等，凡具有接通、斷開和接地功能的三工作位 負荷開關，都有結構簡單、價格便宜的特點。只是負荷開關不能斷開短路電流。

SF6負荷 開關+熔斷器組合電器是由SF6負荷開關來承擔過載電流(此過載電流對 SF6 負荷開關來說 仍在負荷開關額定開斷電流的范圍以內)和正常工作電流的關合和開斷，并且還要求承擔"轉 移電流"的開斷。而變壓器高壓側的短路保護和過載保護由高壓限流熔斷器來承擔。這時一組SF6負荷開關及三個帶觸發器的熔斷器，只要任何一個觸發器動作，其聯動機構會使負 荷開關三相同時自動分閘。

兩者有機的結合起來，就可滿足配電系統各種正常和故障下運行 操作保護的要求。

環網柜可分為戶內環網和戶外環網：

戶內環網一般用于高壓側的配電，由進線柜、計量柜、PT柜、變壓器出線柜組成， 對于用電要求較高的用戶，進線必須采用雙電源切換柜。七樓所說的“現在也有人將負荷開 關及熔斷器組合的高壓開關柜叫環網柜，主要是容易和用斷路器的開關柜區分開來”不太準確，環網柜也有裝斷路器的方案。

戶外環網一般用于城市電網，采用共箱式的SF6環網柜，這種柜型最大的特點是防護等級高，可以做到IP67，適合用于戶外，并且能短時間浸水。環網供電的方案一般采用一路環進，一路環出，兩到三回做做出線回路，即形成手拉手的環網供電模式。

為保證供電的可靠性，連續性，采用兩個進線供電，這就形成了一個環采用SF6負荷開關，3工位(合閘，分閘，接地)，分線路，變壓器。

單獨一個柜子構不成環網只有是三個柜子兩進一出加上電源不就構成一個環了嗎.這可 是最基本的環網供電了。

實際上，如果柜型按照開關設備分類，有負荷開關柜、斷路器柜、GIS等，并沒有什么環網柜。

環網柜是一個約定俗成的叫法，原指的是負荷開關柜用于環網式供電，現在經常被人當作負荷開關柜的代名詞，而不管是否被用于環網式供電。負荷開關柜可以用于環網式供電、中壓分界室派接、中壓末端變電室供電，各地區供電部門對允許使用負荷開關加熔斷器保護的變壓器的規格要求不一，象北京一般要求變壓器容量不大于1000KVA，深圳地區可能是1600KVA。負荷開關柜構造簡單，成本較低（呵呵，少數進口產品并不便宜），體積較小，多數可以靠墻安裝，一般只有熔斷器保護而無繼電保護。負荷開關柜主母線載流量一般小于等于630A，負荷開關額定開斷電流一般小于等于630A（少數達到 1700A），變壓器柜（出線柜）額定電流（熔斷器）一般不大于125A，高檔負荷開關的轉移電流可以達到2800A。部分負荷開關柜可以安裝專用真空斷路器、SF6斷路器或采用壓氣等滅弧方式，短路分?jǐn)嗄芰咏?或達到開關柜水平。

為了提高供電可靠性，有些線路要合環運行（俗稱手拉手），或有可能進行負荷割接（將一條線上的負荷切換到另一條線上） 實現這些功能的配電柜就叫環網柜。另外有進線、 出線、聯絡柜等。太多了！

環網柜根據絕緣結構可分為空氣絕緣、SF6氣體絕緣。一般由三個間隔組成。即2個環纜進出間隔和一個變壓器回路間隔。”

環網柜是俗稱，一般指用于環網線路中或終端的SF6負荷開關及SF6負荷開關+熔斷 器組合電器。

SF6負荷開關是近年來不少用戶體會到的一種優良負荷開關，除電壽命長，開斷力 強等與真空負荷開關有共同的優點外， 其突出優點是容易實現三工作位(接通、斷開和接地)，小電流(電感、電容)開斷，抗嚴酷環境條件能力強。適宜在城鄉中壓配電網推廣應用。負荷 開關是帶有簡單滅弧裝置的一種開關電器，使用 SF6 氣體作為絕緣和滅弧介質的負荷開關 稱為 SF6 負荷開關，它可以作為關合和開斷負荷電流及過載電流用，亦可以作為關合和開

斷空載線路、空載變壓器及電容器組等，凡具有接通、斷開和接地功能的三工作位負荷開關，都有結構簡單、價格便宜的特點。只是負荷開關不能斷開短路電流。

SF6負荷開關+熔斷器組合電器是由 SF6負荷開關來承擔過載電流(此過載電流對 SF6負荷開關來說仍在負荷開關額定開斷電流的范圍以內)和正常工作電流的關合和開斷，并且還要求承擔"轉移電流"的開斷。而變壓器高壓側的短路保護和過載保護由高壓限流熔斷 器來承擔。這時一組SF6負荷開關及三個帶觸發器的熔斷器，只要任何一個觸發器動作，其聯動機構會使負荷開關三相同時自動分閘。兩者有機的結合起來，就可滿足配電系統各種 正常和故障下運行操作保護的要求。

環網柜可分為戶內環網和戶外環網：

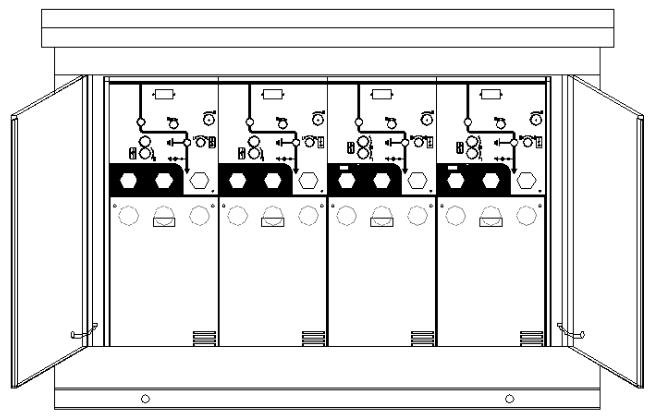

防洪型WXDZ12-K環網柜：

戶內環網一般用于高壓側的配電，由進線柜、計量柜、PT柜、變壓器出線柜組成，對于用電要求較高的用戶，進線必須采用雙電源切換柜。七樓所說的“現在也有人將負荷開關及熔斷器組合的高壓開關柜叫環網柜，主要是容易和用斷路器的開關柜區分開來”不太準確，環網柜也有裝斷路器的方案。

戶外環網一般用于城市電網，采用共箱式的SF6環網柜，這種柜型最大的特點是防護等級高，可以做到IP67，適合用于戶外，并且能短時間浸水。環網供電的方案一般采用一路環進，一路環出，兩到三回做做出線回路，即形成手拉手的環網供電模式。

為保證供電的可靠性，連續性，采用兩個進線供電，這就形成了一個環采用SF6負荷開關，3工位(合閘，分閘，接地)，分線路，變壓器。

單獨一個柜子構不成環網只有是三個柜子兩進一出加上電源不就構成一個環了嗎這可是最基本的環網供電了。

為提高供電可靠性，使用戶可以從兩個方向獲得電源，通常將供電網連接成環形。這 種供電方式簡稱為環網供電。在工礦企業、住宅小區、港口和高層建筑等交流 10KV 配電系

統中，因負載容不大，其高壓回路通常采用負荷開關或真空接觸器控制，并配有高壓熔斷器 保護。該系統通常采用環形網供電，所使用高壓開關柜一般習慣上稱為環網柜。環網柜除了 向本配電所供電外，其高壓母線還要通過環形供電網的穿越電流 （即經本配電所母線向相鄰 配電所供電的電流）因此環網柜的高壓母線截面要根據本配電所的負荷電流于環網穿越電，流之和選擇，以保證運行中高壓母線不過負荷運行。目前環形柜產品種類很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。 環網柜是一組高壓開關設備裝在鋼板金屬柜體內或做成拼裝間隔式環網供電單元 的電氣設備，其核心部分采用負荷開關和熔斷器，具有結構簡單、體積小、價格低、可提高 供電參數和性能以及供電安全等優點。它被廣泛使用于城市住宅小區、高層建筑、大型公共 建筑、工廠企業等負荷中心的配電站以及箱式變電站中。

環網柜一般分為空氣絕緣和SF6絕緣兩種，用于分合負荷電流，開斷短路電流及變壓器空載電流，一定距離架空線路、電纜線路的充電電流，起控制和保護作用，是環網供 電和終端供電的重要開關設備。柜體中，配空氣絕緣的負荷開關主要有產氣式、壓氣式、真 空式，配 SF6 絕緣的負荷開關為SF6式，由于SF6氣體封閉在殼體內，它形成的隔斷斷口不可見。環網柜中的負荷開關，一般要求三工位，即切斷負荷，隔離電路、可行靠接地。產氣式、壓氣式和SF6 式負荷開關易實現三工位，而真空滅弧室只能開斷，不能隔離，所以一般真空負荷環網開關柜在負荷開關前再加上一個隔離開關，以形成隔離斷口。

環網是指環形配電網，即供電干線形成一個閉合的環形，供電電源向這個環形干線供電，從干線上再一路一路地通過高壓開關向外配電。這樣的好處是，每一個配電支路既可以 同它的左側干線取電源，又可以由它右側干線取電源。當左側干線出了故障，它就從右側干 線繼續得到供電，而當右側干線出了故障，它就從左側干線繼續得到供電，這樣以來，盡管總電源是單路供電的，

但從每一個配電支路來說卻得到類似于雙路供電的實惠，從而提高了供電的可靠性。

所謂“環網柜”就是每個配電支路設一臺開關柜（出線開關柜），這臺開關柜的母 線同時就是環形干線的一部分。 就是說， 環形干線是由每臺出線柜的母線連接起來共同組成 的。每臺出線柜就叫“環網柜”。實際上單獨拿出一臺環網柜是看不出“環網”的含義的。

這些環網柜的都不大，因而環網柜的高壓開關一般不采用結構復雜的斷路器而采 取結構簡單的帶高壓熔斷器的高壓負荷開關。也就是說，環網柜中的高壓開關一般是負荷開 關。環網柜用負荷開關操作正常電流，而用熔斷器切除短路電流，這兩者結合起來取代了斷 路器。當然這只能局限在一定容量內。

這樣的開關柜也完全可以用到非環網結構的配電系統中，于是隨著這種開關柜的廣泛應用，“環網柜”就跳出了環網配電的范疇而泛指以負荷開關為主開關的高壓開關柜了。
